圖紙參考鋼板網防護柵欄專項設計圖蒙華線防 2017

    網片大小 1750*2790   2150*2790mm

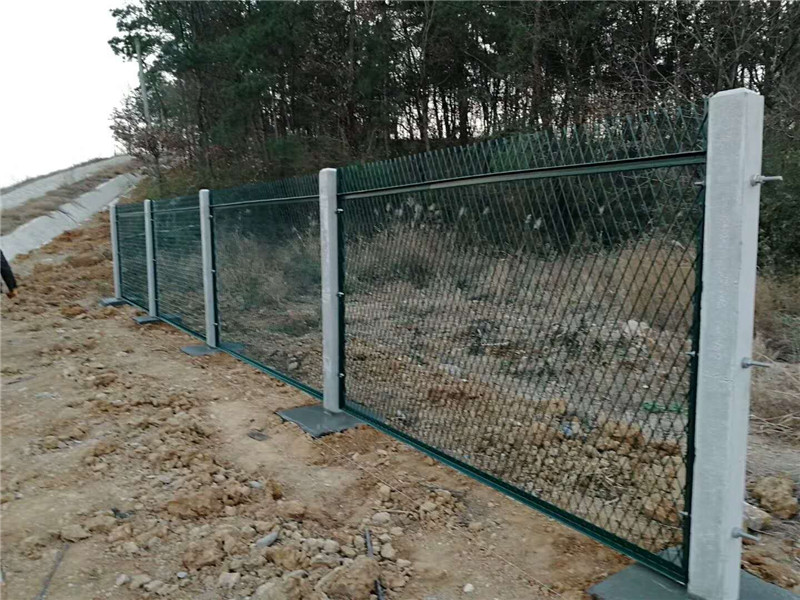

    鋼板網防護柵欄的材質采用低碳鋼板，厚度 3mm ，規格為短節距 55mm 長節距 120mm ，絲梗寬度 3.0mm ，鋼板網護欄網片的材質采用低碳鋼板，其化學性能和機械性能應滿足【碳素結構鋼和低合金結構鋼熱軋鋼板和鋼帶】（ DB/T912-2008 ）。鐵路護欄網

    鋼板防腐處理前厚度 3.0mm 允許偏差 ±0.22mm 。

    絲梗寬度 3.0mm 極限偏差不應超過基本尺寸的 10% 即 ±0.3mm 。

    網格短節距 55mm ，極限偏差 +2.70mm ， ——2.20mm 。

    網格長節距 120mm 極限偏差 ±3.0mm 。

    網片制作精度要求：長度誤差 ≤2.5mm ，高度誤差 ≤3.0mm 。

    網面平整度要求：整體兩邊翹起小于 50mm ，波浪形翹起時，兩邊小于 35mm ，中間小于 25mm 。

    鋼板網彎曲性能要求 : 彎曲 90° 無折斷現象。

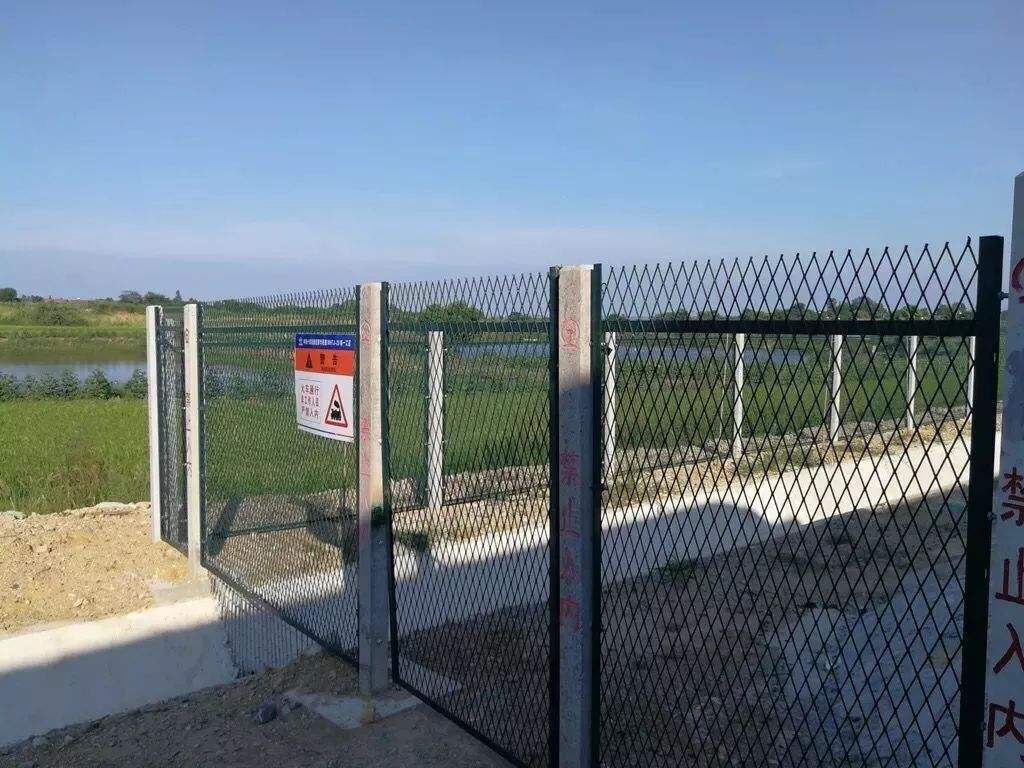

    鋼板網防護柵欄欄片邊框采用 Q235 等邊角鋼（ 40mm*40mm*4mm ），護欄網其尺寸、外形、重量及允許偏差、技術要求等滿足【熱軋型鋼】（ GB/T706-2008 ）的規定。

    鋼板網隔離柵角鋼邊框與鋼板網的焊接，對焊接產生的變形，應進行平整處理。焊接強度應大于 1kn ，焊接點推落數小于 4% ，現場焊接后的外露剛才，均應涂刷與浸塑網片同顏色的油漆。

    鋼板網防護柵欄成型后，應整體進行熱浸塑處理。鏈接螺桿與防盜螺栓采用鍍鋅處理。

    在安裝就位時，整張網面應平整、無斷絲，網格無明顯歪斜。成型欄片尺寸誤差 ≤5.0mm ，預留螺栓孔誤差豎向 ≤3.0mm ，橫向 ≤3.0mm 。
