2012年最新《鐵路線路防護柵欄》[通線(2012)8001]通用參考圖出爐！

文獻規定：鐵路柵欄一改往日焊接鋼絲網柵欄、刺絲網柵欄等產品，改為防御性更強、壽命更長久的：鋼筋混凝土柵欄+0.5米高刺絲滾籠的防護柵欄。詳細內容如下：

鋼筋混凝土柵欄：詳見圖紙

0.5米高刺絲滾籠組成：刺絲刺繩+刀刺滾籠+鋼絲+立柱

2012（8001）金屬網片防護柵欄：
5、刺絲滾籠：
    (1)刺絲滾籠采用刀片刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。
    (2)刀片刺繩由沖切鋼板采用機械軋?jiān)阡摻z上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。
    (3)刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接。縱向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用Φ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。
   (4)刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.
6．陡坡地段防護柵欄下檻下部與地面間的間隙采用C25混凝土封閉，寬度180mm，與立柱兩倒平齊，埋入地面以下不小于0.3m．每單元于地面處留移100mm泄水孔．

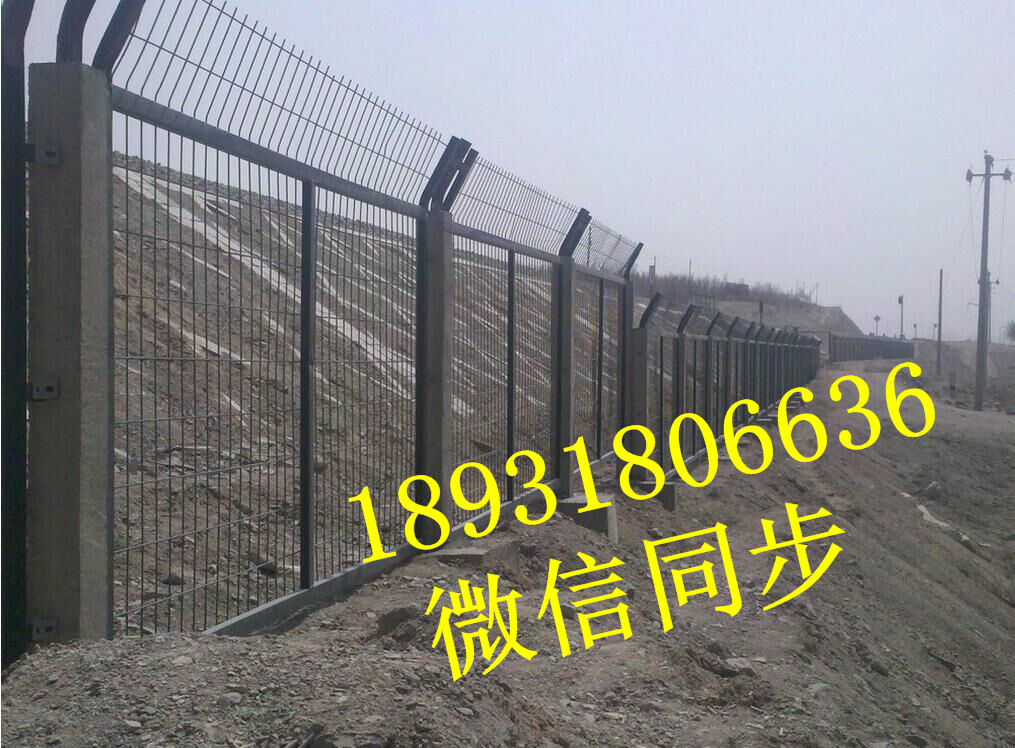

五、鋼筋混凝土立柱2012（8001）金屬網片防護柵欄
  鋼筋混凝土立柱金屬網片防護櫥欄由立柱、網片及連接部件組成．防護高度1.8m
   1.立柱
     立柱采用C30鋼筋混凝土預制，截面尺寸為120mm×120mm，高度2.2m．預制立柱時，于頂部中間位置預留42mm×42mm方孔，深度l50mm，現場安裝時插入帶連接板并封口的Q235方管，并用封水材料填充縫隙，方管規格40mm×40rn rn，厚度2 5mm．矩管插入端長度150mm．外露部分向外折角30度，垂直同度300mm。在立柱相應位置預留三Φ12mm圓孔，安裝時通過螺桿固定兩側連接板．
   2.金屬網片
     金屬網片采Jfl0235短管邊框，規格30rrm×50mm，矩管厚度2.0mm：內部網絲采用PB300 Φ6.5mm高線鋼絲冷拔加工，規格75mm×150mm（Φ4.Omm），上部向外折角30''，垂直高度300mm.
   3.連接板與螺栓
    立柱連接板，網片連接板采用90度折角Q235銅板，厚度4.Omm，根據不同使用位置分A. B.C三種形式。
    連接板與螺拴均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2.
